将谷歌影像(航测数据也可)和地形导出至CASS制图系统
整个过程关键的两点是坐标系的问题和高程关键点提取的问题,讨论QQ群号：103695137
一、 准备工作
a) 确定要制图区的范围
b) 下载指定区域合适精度谷歌地球影像和高程数据，并导出成TIF文件。易至天工提供的下载工具，下载地址: http://www.earthg.cn/suit/zip/EEDDownLoader.zip
|
|
|
|

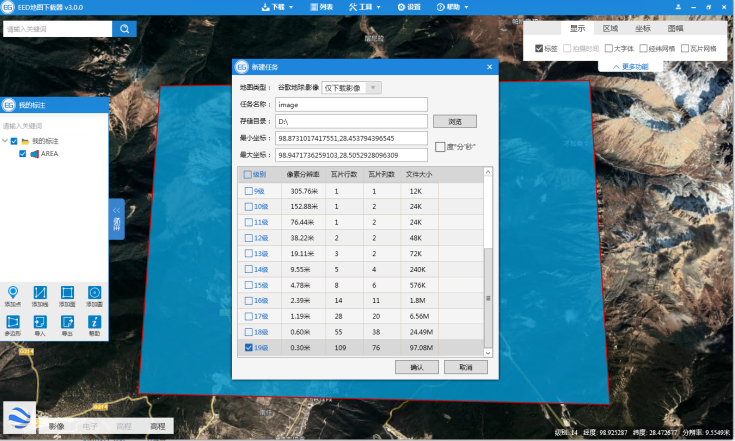

下载影像
|

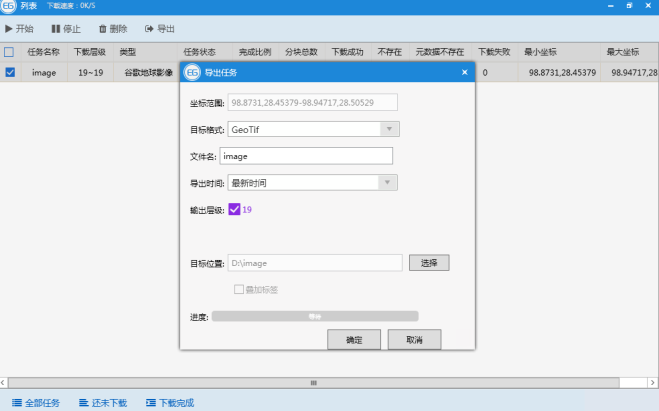

影像导出TIF
|
|
|
|
|

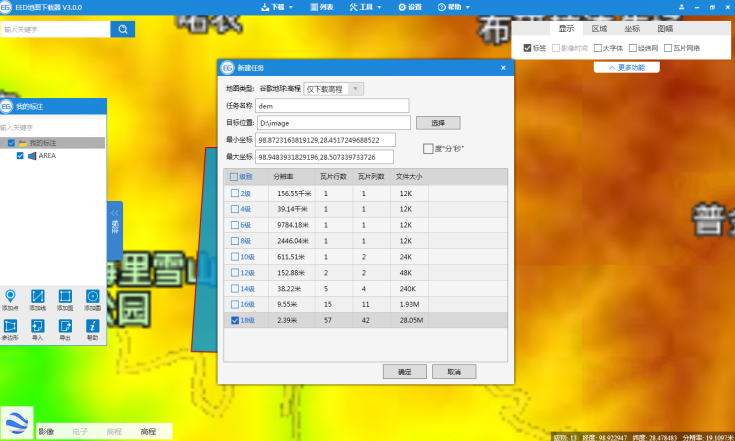

下载地形
|

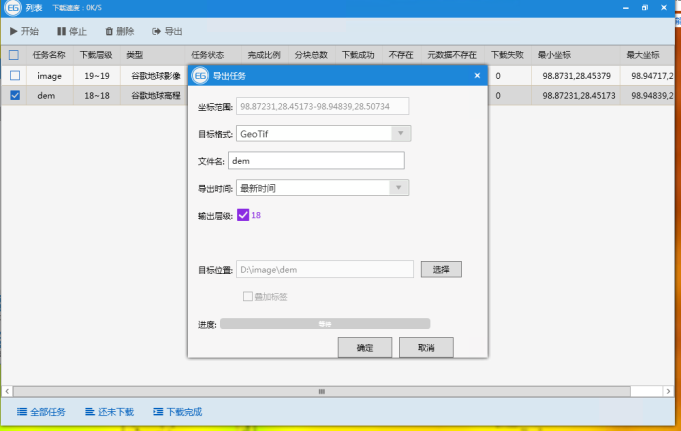

地形导出TIF
|
c) 根据业主需求和坐标范围，确定要使用的投影坐标系，一般使用高斯投影，选择合适的中央经线。（示例任务中我们选择中央经线99度）

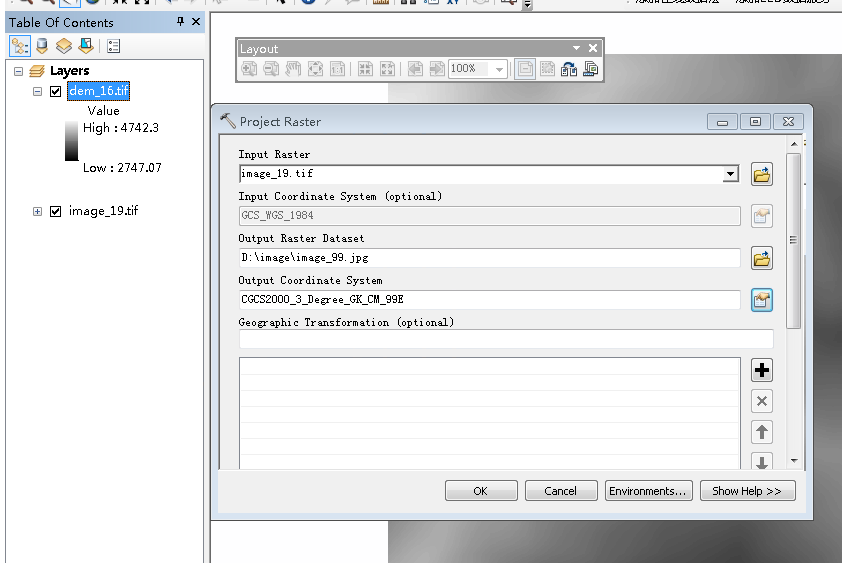

d) 使用ArcGIS的ProjectRaster工具将影像和地形投影到目标坐标系，影像保存成jpg文件，若影像是标签数据，也可保存成PNG文件。地形保存成TIF格式。
二、 影像的导入
转换工具下载地址:http://www.earthg.cn/suit/zip/cass.rar

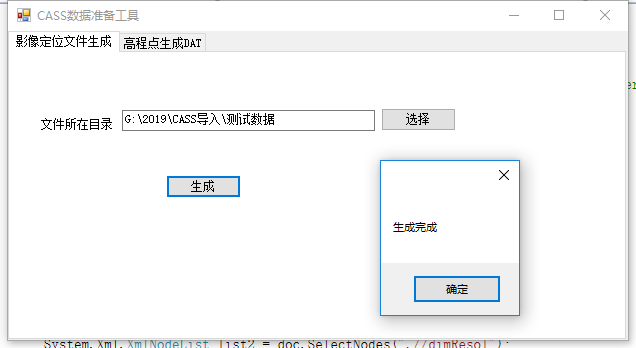

a) 使用易至天工的CASS定位文件生成工具，选择刚导出的JPG或者PNG文件所在的目录，第个影像文件将生成一个影像附着坐标.txt文件。

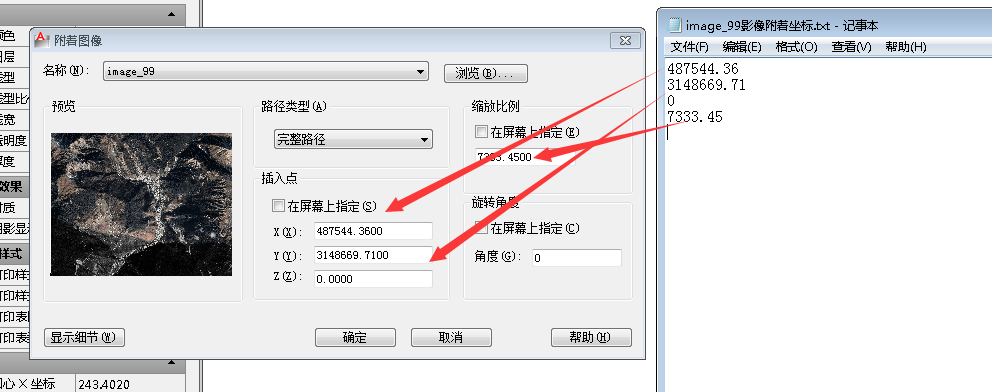

b) 在CASS中选择影像附着工具，选择影像JPG文件，在定位对话框中，选择文件分为4行，第一行和第二行为X和Y，第4行为缩放比例。确定后影像导入完成
三、 高程的导入

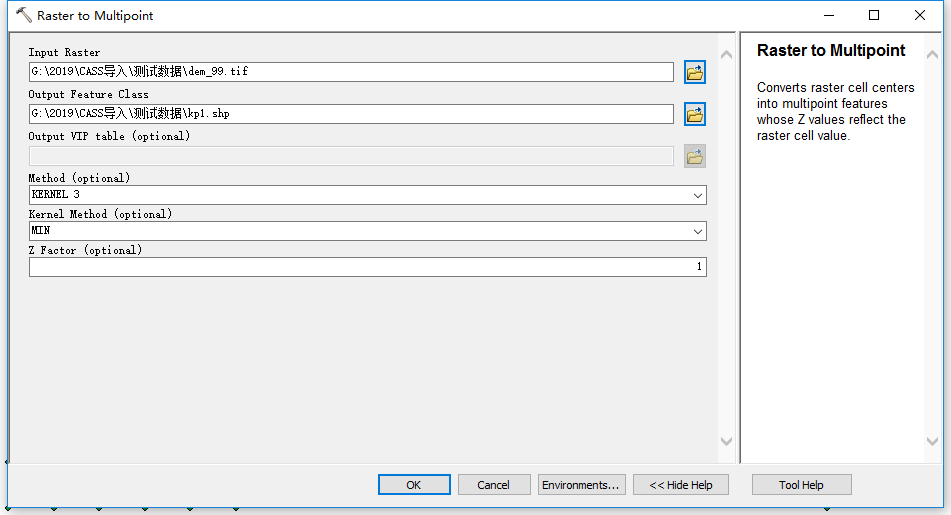

a) 使用 Rster to MMultipoint 工具，将地形TIF转成SHP文件，Method参数选KERNEL 3或者 VIP 5，若结果不满意，调整此参数重试

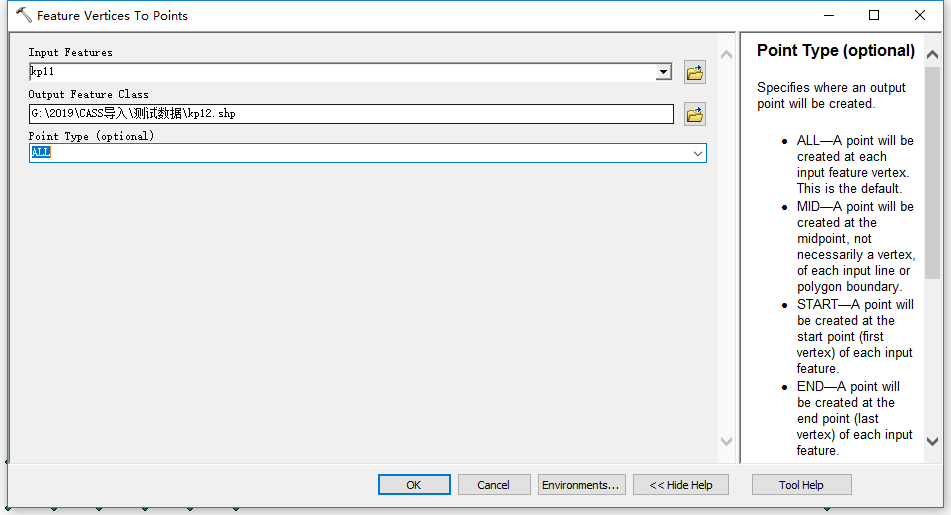

b) 使用 Feature Vertices To Points工具，再将导出刚才生成的SHP文件

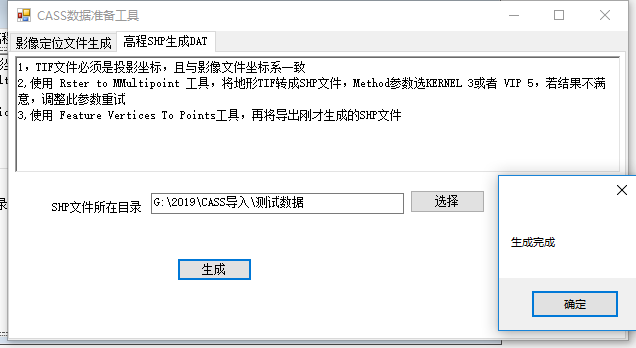

c) 使用易至天工的CASS定位文件生成工具的高程SHP生成DAT，选择最后一步导出的SHP所在的目录，点击生成，即可得到一个DAT文件（与SHP文件同目录，名称以cass.dat结尾）

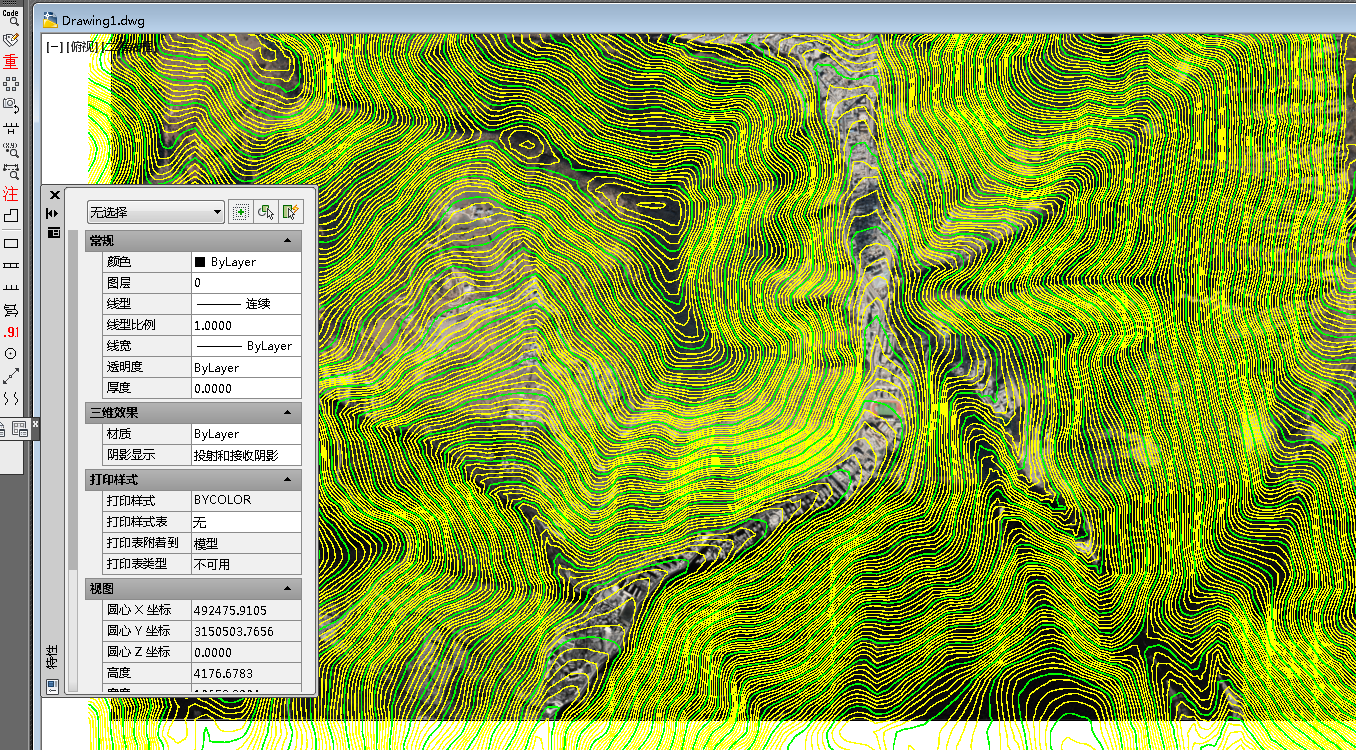

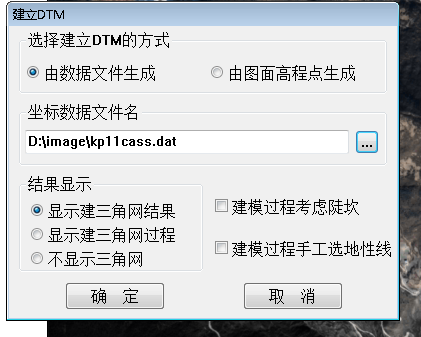

d) 在CASS中使用 等高线/建立DTM工具，选择刚生成的DAT文件，确定后，开始导入，后续即可进行等高线生成操作。示例中使用的是1比1万比例尺

|
