1杆塔结构资料生成
当我们在对控制点位铺设好杆塔、路径、断面、还有经纬度坐标后，系统可根据现有的数据生成相应的资料，如塔位坐标表、塔位明细表、断面图、路径图、塔基断面图。
具体操作位置，在我们软件的“工具栏”选项中，可具体查看。
|

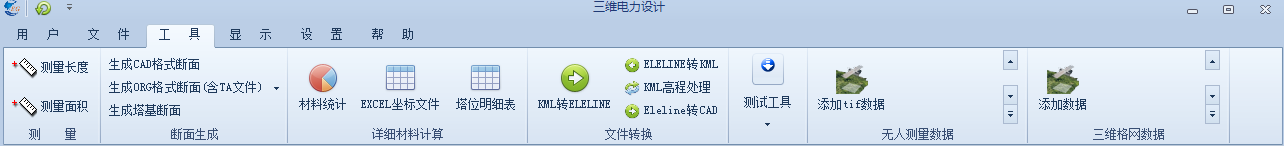

资料生成工具栏
|
|
.png)
|

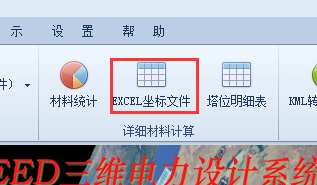

2坐标表

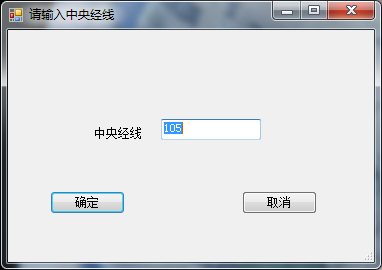

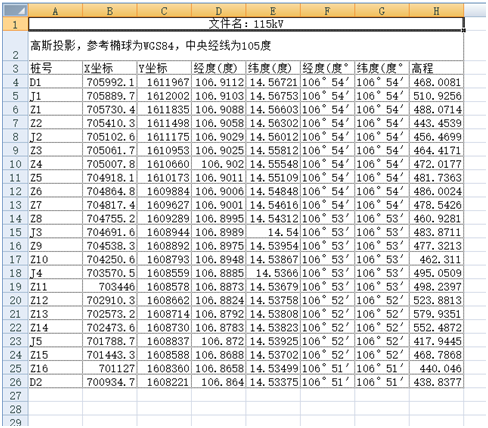

坐标表是杆塔的详细坐标，设置输出坐标大的中央经线， 生成的EXCEL文件中包干了坐标的经纬度坐标和投影坐标。

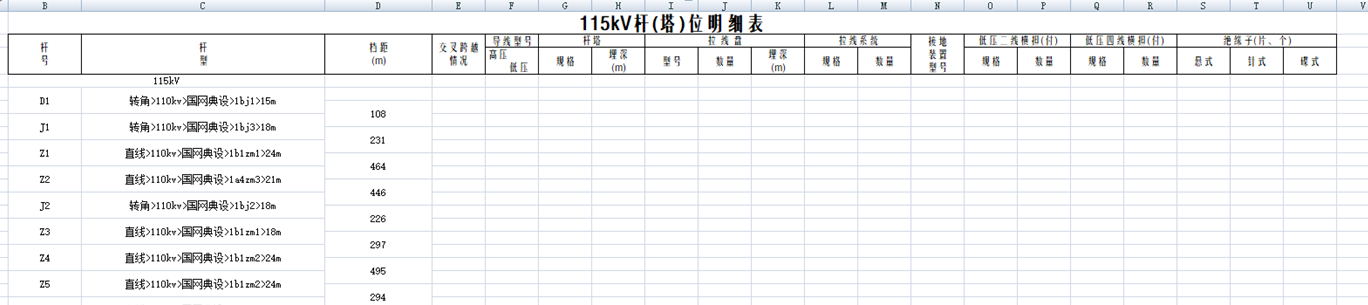

3杆塔明细表
杆塔明细表包含了有杆塔的间距、型号等
.png)
4 断面图

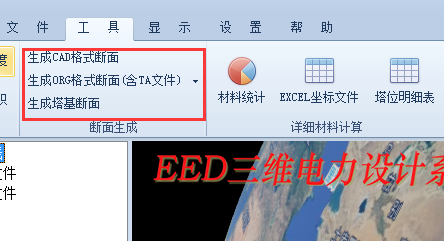

断面图可生成CAD、ORG格式，在道亨软件中可直接进行查看和调整。（塔基断面设置功能较为复杂，请联系客服）
|
操作
|

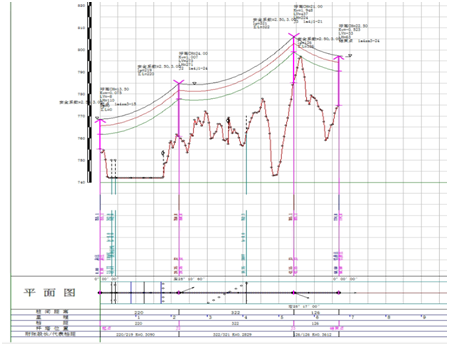

断面图
|
|
.png)
|
.png)
|
|

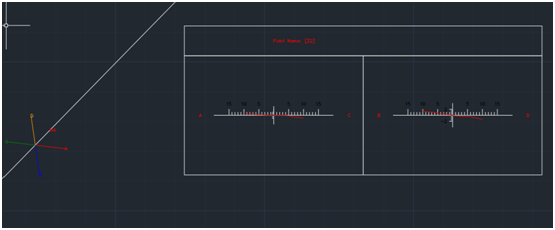

塔基断面
|
|
.png)
|

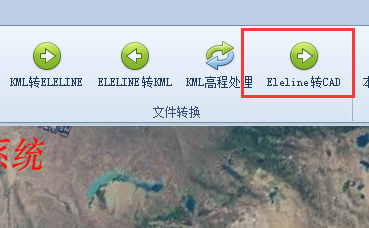

5CAD路径图

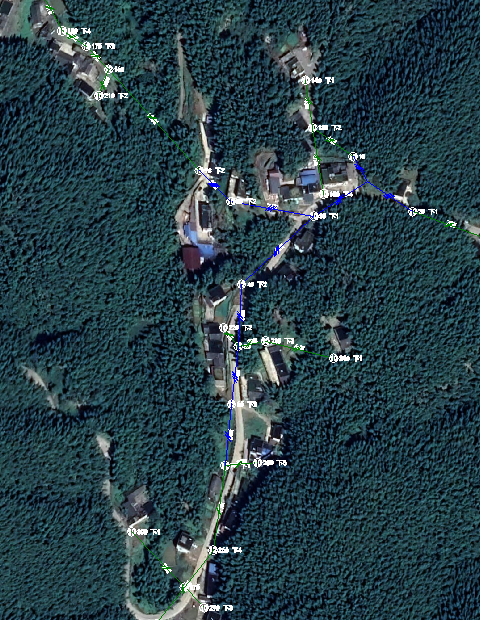

路径图是用于反应线路在实地及线路周边的情况，系统导出的路径图是以DXF的方式导出，文件中已经插入了此区域的影像地图，矢量要素包含了杆塔的点位，名称，线路的方向及长度等，

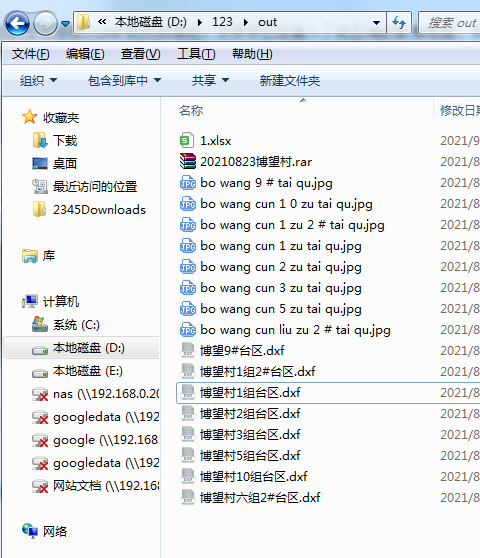

不同电压的线路也用了不同颜色来区分，导出文件的坐标采用高斯投影，若多个文件导出，只要中央经线一样的，在CAD中可直接合并。同时可选择批量生成或单个生成，并单独生成了该区域的影像图片。
|

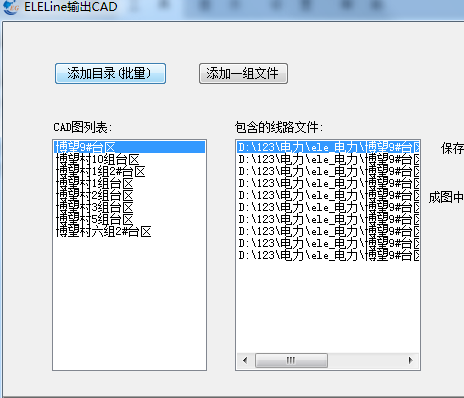

CAD路径图
|
|
.png)
|
|
示例文件：CAD
|

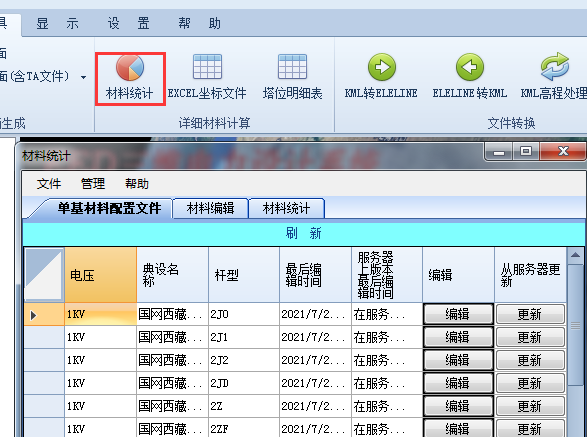

6成本材料统计

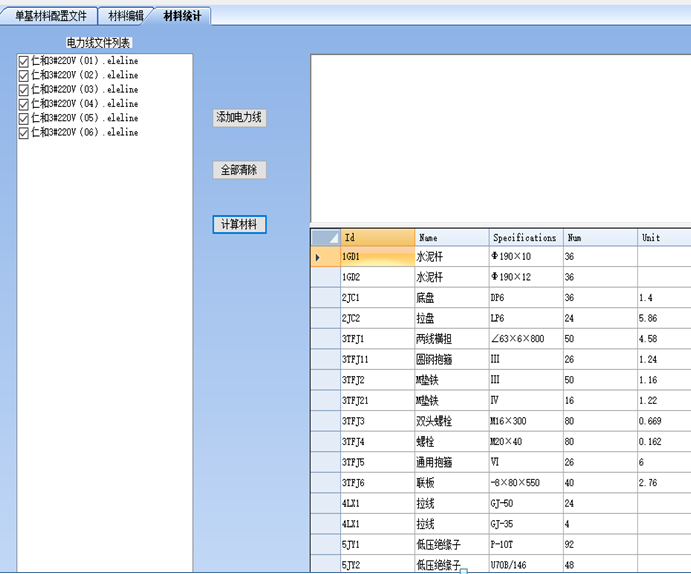

成本材料统计需要我们事先配好材料表，之后就可以一键统计多条线路需要的大概材料，并根据材料表计算好大概的一个成本，然后导出EXCEL文件，大幅度减少设计文档时间。
|
操作
|
材料表
|
|
.png)
|
.png)
|
